“ฝากคำถาม-เราจะมาตอบให้” แรงเฉือนโดยตรง หรือ DIRECT SHEAR FAILURE

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ

อย่างที่ผมได้รับปากกับเพื่อนๆ ไว้เมื่อในสัปดาห์ก่อนหน้านี้แล้วว่าวันนี้ผมจะเริ่มมาลงเนื้อหาเกี่ยวกับเรื่องของ รูปแบบของการวิบัติเนื่องด้วยแรงเฉือนโดยตรง หรือ DIRECT SHEAR FAILURE ซึ่งก็จะทำให้โครงสร้างคาน คสล ของเราวิบัติได้เช่นเดียวกัน โดยที่เรามักจะเรียกรูปแบบของการวิบัติเช่นนี้ว่า การวิบัติเนื่องจากแรงเฉือนเสียดทาน หรือ SHEAR-FRICTION FAILURE ทั้งนี้โดยส่วนใหญ่แล้วรูปแบบของการวิบัติในลักษณะนี้จะเกิดจากเนื่องจากพฤติกรรมการรับแรงของโครงสร้างที่มีสัดส่วนผิดปกติไปจากรูปแบบทั่วๆ ไปนะครับ

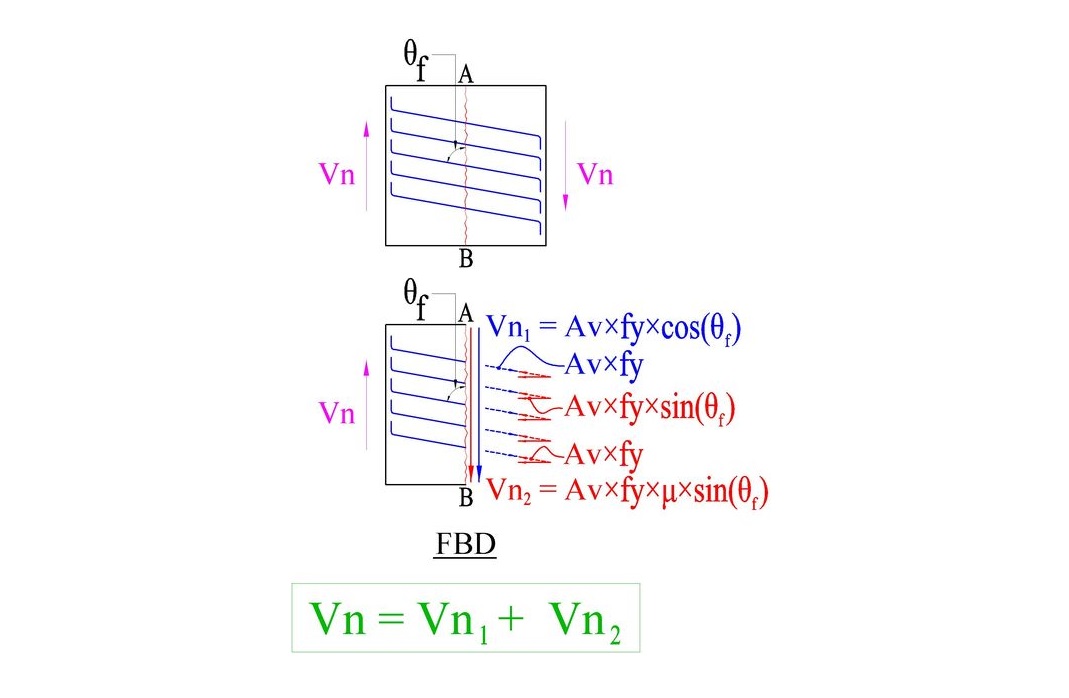

เพื่อเป็นการทำให้เพื่อนๆ มีความเข้าใจเกี่ยวกับเรื่องๆ นี้ได้อย่างชัดเจนผมจึงได้ทำภาพ FBD ของชิ้นส่วนโครงสร้างที่ต้องทำหน้าที่ในการ รับแรงเฉือนระบุ หรือ NOMINAL SHEAR FORCE ซึ่งผมได้ทำการแทนค่าลงไปในรูปนี้ๆ ว่าเป็นค่า Vn โดยภายในชิ้นส่วนโครงสร้างนี้เราจะเสริมด้วยเหล็กเสริมซึ่งจะทำหน้าที่ต้านทานแรงเฉือนโดยตรงที่เกิดขึ้นและทำมุมเอียงกับระนาบ AB เป็นมุม θf ต่อมาเมื่อค่า Vn ของเรานั้นมีค่าที่มากจนถึงระดับที่ทำให้หน้าตัด AB นั้นเริ่มที่จะเกิดรอยร้าวขึ้น ซึ่งเจ้าแรง Vn นี้ก็จะออกแรงเฉือนทำให้คอนกรีตส่วนที่อยู่ทางด้านซ้ายมือและขวามือนั้นเคลื่อนตัวแยกออกจากกันและในที่สุดก็ส่งผลทำให้เหล็กเสริมดังกล่าวนี้เริ่มต้นทำงานนั่นก็คือ ทำหน้าที่ในการรับแรงดึง (เส้นประสีน้ำเงิน) ซึ่งทิศทางของแรงก็คือจะไปทางด้านขวามือ ซึ่งก็จะมีค่าเท่ากับ
T=Av×fs EQ.(1)

และหากระยะของการฝังยึดของเหล็กเสริมนั้นดีเพียงพอ ก็จะส่งผลทำให้ค่าหน่วยแรงเค้นดึงของเหล็กเสริมนั้นสามารถที่จะพัฒนาไปเป็นค่าหน่วยแรงเค้นดึงที่จุดครากได้ ซึ่งก็จะมีค่าเท่ากับซึ่งก็จะมีค่าเท่ากับ
T=Av×fy EQ.(2)

สำหรับกรณีนี้เราจะสมมติให้ค่าแรงดึงนั้นเป็นไปตาม EQ.(2) ก็แล้วกัน ดังนั้นเราจะสามารถทำการคำนวณหาค่าแรงต้านทานแรงเฉือนโดยตรงค่าที่ 1 หรือ Vn1 ออกมาได้จากการแตกแรง EQ.(2) ซึ่งอาจเขียนอยู่ในรูปของสมการได้ว่า
Vn1=T×cos(θf)
Vn1=Av×fy×cos(θf) EQ.(3)

ทั้งนี้เมื่อเหล็กเสริมนั้นทำหน้าที่ในการรับแรงดึง เพื่อให้เกิดความสมดุลในหน้าตัดๆ นี้คอนกรีตก็จะต้องทำหน้าที่ออกแรงอัดเพื่อเป็นการต้านทานแรงดึงที่เกิดขึ้น โดยจะเกิดแรงดังกล่าวในทิศทางตรงกันข้ามกัน ซึ่งก็จะมีค่าที่เท่าๆ กันด้วย (เส้นประสีแดง) ซึ่งทิศทางของแรงก็คือจะไปทางด้านซ้ายมือซึ่งก็จะมีค่าเท่ากับ
C=T=Av×fy EQ.(4)

หากเราทำการแตกค่าแรงอัดที่แสดงอยู่ใน EQ.(4) นี้ให้เป็นแรงที่กระทำตั้งฉากกันกับหน้าตัด AB เราก็จะได้แรงอัดที่ตั้งฉากกันกับหน้าตัดซึ่งก็จะมีค่าเท่ากับ
C(AB)=Av×fy×sin(θf) EQ.(5)

ต่อมาหากเราทำการพิจารณาวัสดุคอนกรีตเราจะพบว่า คอนกรีตนั้นจัดได้ว่าเป็นวัสดุที่มีคุณสมบัติที่มีความแข็งแต่ในขณะเดียวกันก็มีความเปราะด้วย นั่นจึงส่งผลทำให้ลักษณะของผิวของคอนกรีตนั้นจะมีความไม่เรียบหรือพูดง่ายๆ ก็คือมีความขรุขระด้วย ซึ่งลักษณะเช่นนี้จะส่งเสริมทำให้เกิดพฤติกรรมของ แรงเสียดทาน หรือ FRICTION FORCE ขึ้นที่ระนาบๆ นี้ด้วย ดังนั้นเมื่อเกิดแรงอัด C(AB) ที่กระทำตั้งฉากกันกับหน้าตัด AB ก็จะมีแรงที่กระทำขนานกับหน้าตัด AB ด้วยเช่นกัน ซึ่งก็จะมีค่าเท่ากับแรงอัด C(AB) คูณกับ ค่าสัมประสิทธิ์แรงเสียดทาน หรือค่า μ ดังนั้นเราจะสามารถทำการคำนวณหาค่าแรงต้านทานแรงเฉือนโดยตรงค่าที่ 2 หรือ Vn2 ออกมาได้จากการคูณแรงอัดใน EQ.(5) กับค่า μ ซึ่งอาจเขียนอยู่ในรูปของสมการได้ว่า
Vn2=C(AB)×μ
Vn2=Av×fy×sin(θf)×μ EQ.(6)

ดังนั้นหากเราอาศัยสมการสมดุลของแรงในแนวดิ่งภายในชิ้นส่วนโครงสร้างนี้เราก็จะสามารถทำการคำนวณหาความสัมพันธ์ต่างๆ ของแรงภายนอก Vn และแรงภายในทั้งแรง Vn1 และ Vn2 ออกมาได้ว่าจะมีค่าเท่ากับ
Vn=Vn1 + Vn2
Vn=Av×fy×cos(θf)+Av×fy×sin(θf)×μ
Vn=Av×fy×[ cos(θf)+sin(θf)×μ ]EQ.(7)

ทั้งนี้หากว่าการเสริมเหล็กภายในชิ้นส่วนโครงสร้างนี้ไม่ได้ทำมุม θf กับหน้าตัด AB หรือพูดง่ายๆ ก็คือมุม θf นั้นจะมีค่าเท่ากับ 90 องศา นั่นก็จะส่งผลทำให้ EQ.(7) นั้นมีค่าเท่ากับ
Vn=Av×fy×[cos(90)+sin(90)×μ] Vn=Av×fy×[0+1×μ] Vn=Av×fy×μ

เอาเป็นว่าผมขอจบการอธิบายเกี่ยวกับเรื่องที่มาของการคำนวณหาค่าแรงต้านทานแรงเฉือนเสียดทานเอาไว้แต่เพียงเท่านี้ก็แล้วกัน สำหรับเนื้อหาเกี่ยวกับเรื่องวิธีในการคำนวณออกแบบเหล็กเสริมเพื่อใช้ในการต้านทานแรงเฉือนเสียดทานรวมถึงเนื้อหาส่วนอื่นๆ ที่มีความเกี่ยวข้องกันกับเรื่องๆ นี้ผมคงต้องมาว่ากันต่อในครั้งหน้า หากเพื่อนๆ ท่านใดที่อาจจะมีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามรับชมและอ่านบทความนี้ของผมได้ในโพสต์ของได้ในสัปดาห์หน้านะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
