ตอบปัญหาโครงสร้างหลังคายื่น

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ


โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

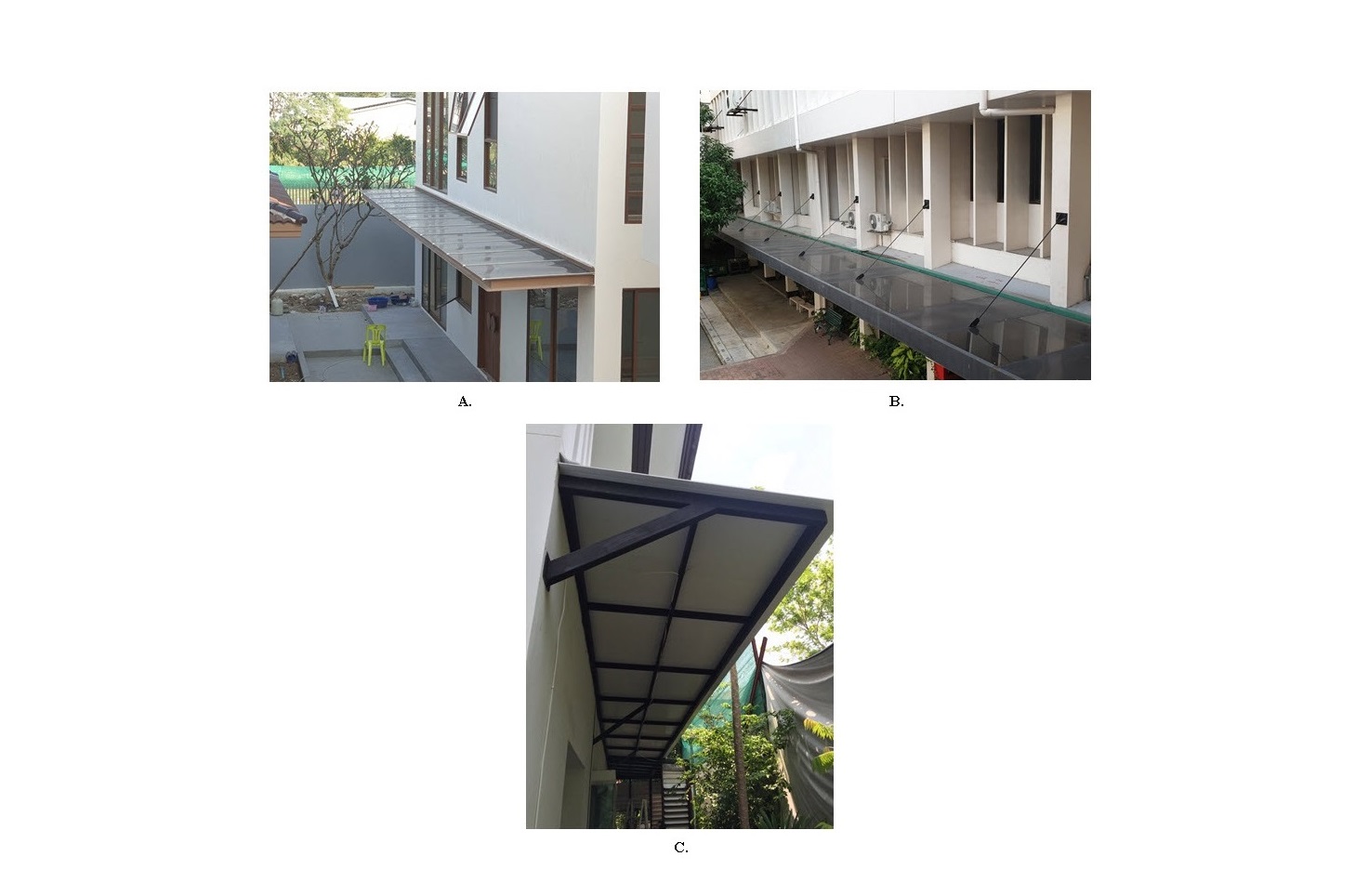

จากรูปโครงสร้างหลังคายื่น หรือ CANOPY ROOF STRUCTURE A B และ C ที่แสดงอยู่ในโพสต์ๆ นี้ โครงสร้างหลังคายื่น แบบใดที่จะประกอบไปด้วยชิ้นส่วนรับแรงดึงเพียงอย่างเดียว หรือ TENSION ONLY STRUCTURAL ELEMENTS บ้างครับ ?
ยังไงเพื่อนๆ ก็อย่าลืมนะครับ กติกาของการร่วมสนุกในเกมๆ นี้คือก่อนที่จะตอบ เพื่อนๆ จะต้องแจ้งอีเมลล์ของเพื่อนๆ ก่อนเสมอนะครับ มิเช่นนั้นผมจะถือว่าผิดกติกานะครับ ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาโครงสร้างหลังคายื่น
ADMIN JAMES DEAN


คำตอบ

ตามที่ผมเคยได้แชร์ความรู้ไปก่อนหน้านี้ว่าหากจะทำการจำแนกประเภทหลักๆ ของ โครงสร้างหลังคาแบบยื่นเราก็จะสามารถแบ่งออกได้ตามรูป A ซึ่งจะเป็นโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรง รูป B ซึ่งจะเป็นโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึงและสุดท้ายรูป C ซึ่งจะเป็นโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัด


ซึ่งผมก็ได้ทำการอธิบายต่อไปว่าโครงสร้างหลังคาแบบยื่นทั้ง 3 รูปแบบข้างต้นนั้นจะถูกทำการจัดเรียงและแยกออกตามประเภทของคุณลักษณะของจุดต่อหรือ BOUNDARY CONDITIONS ของหลังคายื่นและชิ้นส่วนที่จะเข้ามาช่วยในการรับแรงซึ่งก็ได้แก่
1. โครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรง ซึ่งก็จะเป็นไปตามรูปที่ 1 โดยที่เพื่อนๆ จะเห็นได้ว่า หลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงนั้นจะอยู่ได้อย่างมีเสถียรภาพด้วยตัวของโครงสร้างหลังคาเอง โดยที่ไม่จำเป็นที่จะต้องมีชิ้นส่วนใดๆ ในการช่วยเพิ่มเสถียรภาพหรือช่วยรับแรงเพิ่มเติมเลย ดังนั้นจุดต่อของหลังคายื่นชนิดนี้จะมีความต้องการทางด้านคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ เป็นจุดต่อแบบยึดแน่นหรือ RIGID SUPPORT นะครับ
2. โครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึง ซึ่งก็จะเป็นไปตามรูปที่ 2 โดยที่เพื่อนๆ จะเห็นได้ว่า หลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึงนั้นจะอยู่ได้อย่างมีเสถียรภาพด้วยตัวชิ้นส่วนโครงสร้างที่จะทำหน้าที่ในการช่วยรับแรงดึงและโดยมากแล้วเจ้าชิ้นส่วนโครงสร้างชิ้นนี้จะถูกติดตั้งให้อยู่ที่ด้านบนของหลังคายื่น ดังนั้นจุดต่อของหลังคายื่นชนิดนี้จะมีความต้องการทางด้านคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ เป็นจุดต่อแบบกึ่งยึดแน่นหรือ SEMI-RIGID SUPPORT นะครับ
3. โครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัด ซึ่งก็จะเป็นไปตามรูปที่ 3 โดยที่เพื่อนๆ จะเห็นได้ว่า หลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัดนั้นจะอยู่ได้อย่างมีเสถียรภาพด้วยตัวชิ้นส่วนโครงสร้างที่จะทำหน้าที่ในการช่วยรับแรงอัดและโดยมากแล้วเจ้าชิ้นส่วนโครงสร้างชิ้นนี้จะถูกติดตั้งให้อยู่ที่ด้านล่างของหลังคายื่น ดังนั้นจุดต่อของหลังคายื่นชนิดนี้จะมีความต้องการทางด้านคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ เป็นจุดต่อแบบอย่างง่ายหรือ SIMPLE SUPPORT นะครับ

จากทั้ง 3 ข้อข้างต้น เมื่อพิจารณาถึงคำถามแล้ว ข้อที่ถือได้ว่ามีความใกล้เคียงมากที่สุดก็คือข้อที่ 2 ซึ่งก็คือโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึงแต่เพราะเหตุใดผมจึงถามลงลึกไปในคำถามว่า โครงสร้างหลังคายื่น แบบใดกันที่จะประกอบไปด้วยชิ้นส่วนรับแรงดึงเพียงอย่างเดียว ?

นั่นเป็นเพราะลักษณะของชิ้นส่วนที่เป็นชิ้นส่วนโครงสร้างที่จะทำหน้าที่รับแรงดึงเพียงอย่างเดียวจะมีลักษณะเด่นตรงที่ชิ้นส่วนนั้นๆ จะต้องมีขนาดหน้าตัดที่ค่อนข้างจะเล็กมากๆ กล่าวคือ หน้าตัดนั้นๆ แทบที่จะมีค่าความแข็งเกร็งตามแนวแกน หรือ AXIAL STIFFNESS เท่ากับศูนย์ ทำให้การใช้งานชิ้นส่วนในลักษณะแบบนี้จำเป็นที่จะต้องมีแรงตึงภายในชิ้นส่วนของโครงสร้างในระดับหนึ่ง จึงจะทำให้ชิ้นส่วนโครงสร้างนั้นๆ มีเสถียรภาพและสามารถที่จะนำไปใช้งานได้นะครับ

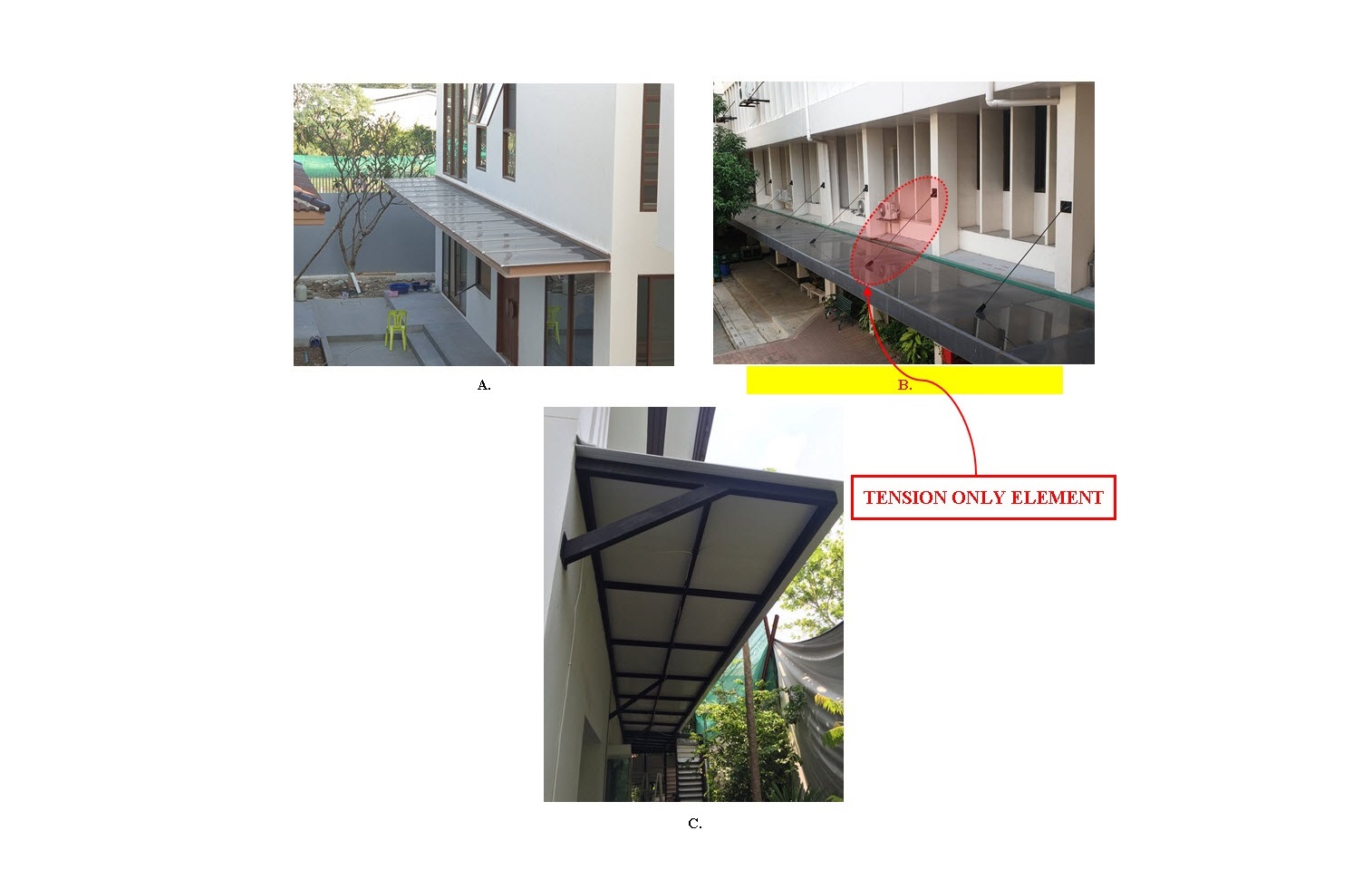

ดังนั้นพอมาดูทีละรูปๆ เราก็จะสามารถจำแนกได้เลยว่ารูป B ก็คือ โครงสร้างหลังคายื่นที่จะประกอบไปด้วยชิ้นส่วนรับแรงดึงเพียงอย่างเดียวเพราะเพื่อนๆ จะสามารถเห็นได้ว่า ด้านบนของโครงสร้างหลังคายื่นในรูปนั้นจะมีชิ้นส่วนโครงสร้างเหล็กเส้นซึ่งจะคอยทำหน้าที่ในยึดรั้งโครงสร้างหลังคายื่นเอาไว้และเนื่องด้วยเจ้าชิ้นส่วนโครงสร้างนี้เองมีขนาดหน้าตัดที่ค่อนข้างที่จะเล็กมากๆ ดังนั้นเพียงการมองด้วยตาเปล่าเราก็อาจจะสามารถสรุปได้เลยว่า หน้าตัดของชิ้นส่วนโครงสร้างนี้มีค่าความแข็งเกร็งตามแนวแกนเท่ากับศูนย์ ทำให้การใช้งานชิ้นส่วนเหล็กเส้นนี้จำเป็นที่จะต้องทำให้มีแรงตึงเกิดขึ้นภายในชิ้นส่วนของโครงสร้างด้วย จึงจะทำให้ชิ้นส่วนโครงสร้างเหล็กเส้นนี้มีเสถียรภาพอยู่ได้นั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาโครงสร้างหลังคายื่น
ADMIN JAMES DEAN
