ถาม-ตอบชวนสนุก ตำแหน่งของจุดศูนย์ถ่วงของกลุ่มเหล็กเสริม

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ

โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ฝากคำถาม-เราจะมาตอบให้ ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

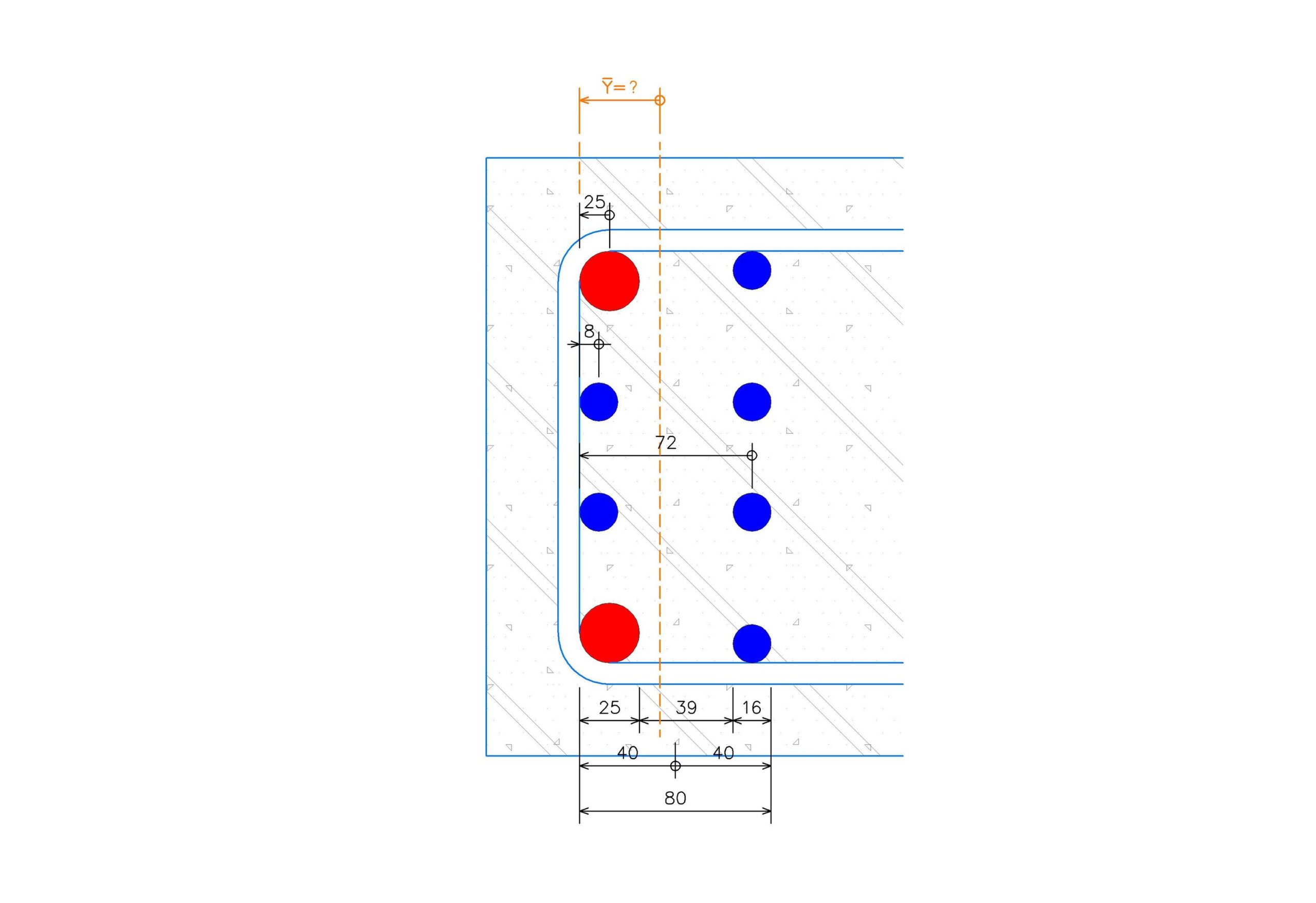

จากรูปเป็นการจัดวางเหล็กเสริมในหน้าตัดโครงสร้างคาน คสล รับแรงดัด โดยที่ในเหล็กที่อยู่ในแถวล่างจะประกอบไปด้วยเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 16 มม และ 25 มม อย่างละ 2 เส้น ส่วนเหล็กที่อยู่ในแถวบนก็จะประกอบไปด้วยเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 16 มม ทั้งหมดจำนวน 4 เส้น นะครับ

ผมอยากจะให้เพื่อนๆ ช่วยกันลองทำการคำนวณหาว่า ตำแหน่งของจุดศูนย์ถ่วงของกลุ่มเหล็กเสริมในรูปนั้นจะอยู่ที่ตำแหน่งใด หากว่าทำการวัดโดยอ้างอิงจากตำแหน่งของขอบล่างสุดของเหล็กเสริมที่อยู่ในแถวล่างครับ

ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการคำนวณตำแหน่งของจุดศูนย์ถ่วง
ADMIN JAMES DEAN

คำตอบ

เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อในสัปดาห์ที่ผ่านมาก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นในวันนี้เราจะมาทำการคำนวณหาว่า หากทำการวัดโดยอ้างอิงจากตำแหน่งของขอบล่างสุดของเหล็กเสริมที่อยู่ในแถวล่างตำแหน่งของจุดศูนย์ถ่วงของกลุ่มเหล็กเสริมในรูปนั้นจะอยู่ที่ตำแหน่งใดไปพร้อมๆ กันเลยนะครับ

ก่อนอื่นเลย ผมขออนุญาตเริ่มต้นจากการพาเพื่อนๆ ไปดูสมการที่เราจะต้องนำใช้ในการคำนวณหาค่าตำแหน่งของจุดศูนย์ถ่วงของกลุ่มของเหล็กเสริมกันก่อน นั่นก็คือสมการ
Yb = ∑Ai×yi / ∑Ai

ซึ่งผมจะทำการคำนวณหาค่า Ai ก่อน ซึ่งสำหรับกรณีนี้จะมีค่า Ai ทั้งหมด 2 ค่า นั่นก็คือ A1 สำหรับเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 16 มม ซึ่งจะมีค่าเท่ากับ 2.01 ตร.ซม และ A2 สำหรับเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 25 มม ซึ่งจะมีค่าเท่ากับ 4.91 ตร.ซม นะครับ

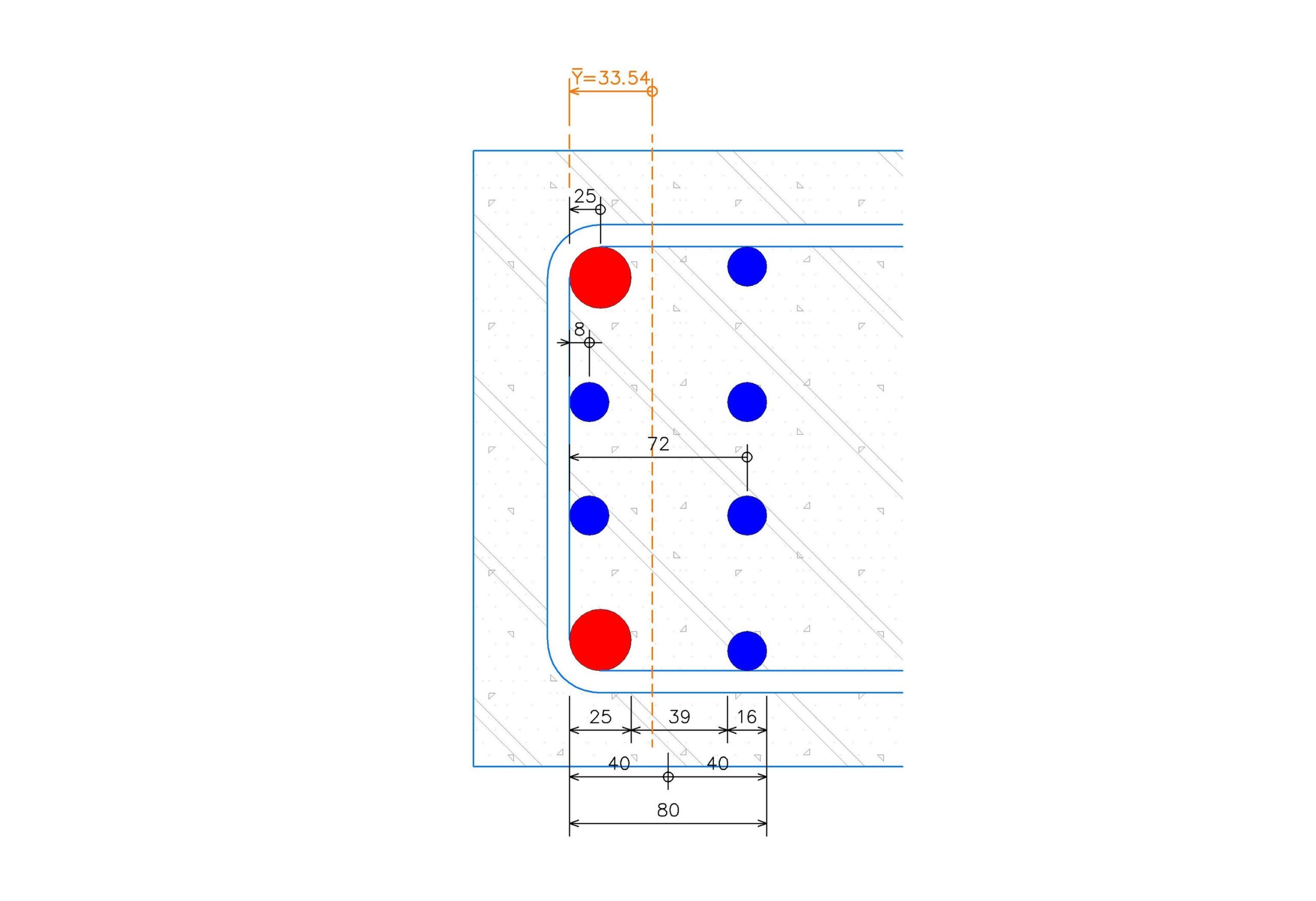

ค่าต่อมาก็คือ yi บ้าง ซึ่งสำหรับกรณีนี้จะมีค่า yi ทั้งหมด 3 ค่านั่นก็คือ สำหรับเหล็กในแถวบน 1 ค่า และเหล็กในแถวล่างอีก 2 ค่า ผมจะเริ่มจากเหล็กแถวล่างก่อนนะ นั่นก็คือ สำหรับเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 16 มม ซึ่งจะมีค่าเท่ากับ 8 มม และสำหรับเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 25 มม ซึ่งจะมีค่าเท่ากับ 12.5 มม ต่อมาก็คือ เหล็กแถวบน นั่นก็คือ สำหรับเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 16 มม ซึ่งจะมีค่าเท่ากับ 72 มม ดังนั้นหากเราทำการแทนค่าต่างๆ ที่หาเอาไว้ข้างต้นเราก็จะสามารถทำการคำนวณหาค่า Yb ออกมาได้มีค่าเท่ากับ
Yb = [ ( 2×2.01×8 + 2×4.91×12.5 ) + ( 4×2.01×72 ) ] / ( 6×2.01 + 2×4.91 )
Yb = 733.79 / 21.88
Yb = 33.54 มม

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการคำนวณตำแหน่งของจุดศูนย์ถ่วง
ADMIN JAMES DEAN
