สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
ในทุกๆ วันศุกร์ (แห่งชาติ) แบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะได้มาพูดคุยและเสวนากันถึงหัวข้อ “ฝากคำถาม-เราจะมาตอบให้” นะครับ
สืบเนื่องมาจากการที่มีรุ่นน้องวิศวกรท่านหนึ่งเค้าคงจะทราบมาว่าตัวผมนั้นเป็นสามัญวิศวกรโยธาที่ทำงานทางด้านการออกแบบและการเสริมกำลังให้แก่โครงสร้างมาก็ไม่น้อย เค้าจึงได้ฝากคำถามสั้นๆ แต่ได้ใจความเข้ามาคำถามหนึ่งในทำนองว่า อยากให้ผมให้ข้อแนะนำเกี่ยวกับเทคนิคการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์ หรือ FINITE ELEMENT ANALYSIS หรือเขียนสั้นๆ ว่า FEA เวลาที่ผมจะต้องทำการออกแบบงานวิศวกรรมโครงสร้างงานใดๆ ก็ตาม ซึ่งพอผมเจอกับคำถามๆ นี้ผมก็นั่งคิดคำตอบอยู่ครู่หนึ่งเพราะเอาเข้าจริงๆ นั้นเทคนิคเกี่ยวกับเรื่องๆ นี้มีอยู่มากมายหลากหลายประการมากๆ แต่เอาเป็นว่าในวันนี้ผมขอเริ่มต้นจากเทคนิคๆ หนึ่งซึ่งถือได้ว่าเป็นพื้นฐานเกี่ยวกับเรื่องๆ นี้เลยแต่ก็ต้องขออนุญาตออกตัวไว้ก่อนเลยว่า เทคนิคที่ผมจะนำเอามาฝากนี้เป็นเทคนิคส่วนตัวเพียงเท่านั้น สุดท้ายใครจะจดจำและนำไปใช้ก็สุดแท้แต่วิศวกรแต่ละท่านได้เลยนะครับ
จริงๆ แล้วเทคนิคที่ผมตั้งใจจะนำเอามาอธิบายในวันนี้ก็จะมีความต่อเนื่องมาจากโพสต์ของเมื่อในสัปดาห์ที่แล้วนั่นก็คือ การออกคำสั่งในการทำการออกแบบหน้าตัดของโครงสร้างคาน คสล โดยอาศัยซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ ซึ่งหากเพื่อนๆ รับชมคลิปของผมเมื่อในสัปดาห์ที่แล้ว รวมถึงโพสต์ของผมเมื่อวันเสาร์ วันอาทิตย์ รวมถึงวันพุธที่ผ่านมาด้วย เพื่อนๆ น่าที่จะพอเข้าใจแล้วว่าเพราะเหตุใดผมจึงได้ทำการหยิบยกนำเอาประเด็นๆ นี้มาพูดถึงและทำการอธิบายแก่เพื่อนๆ น่ะครับ

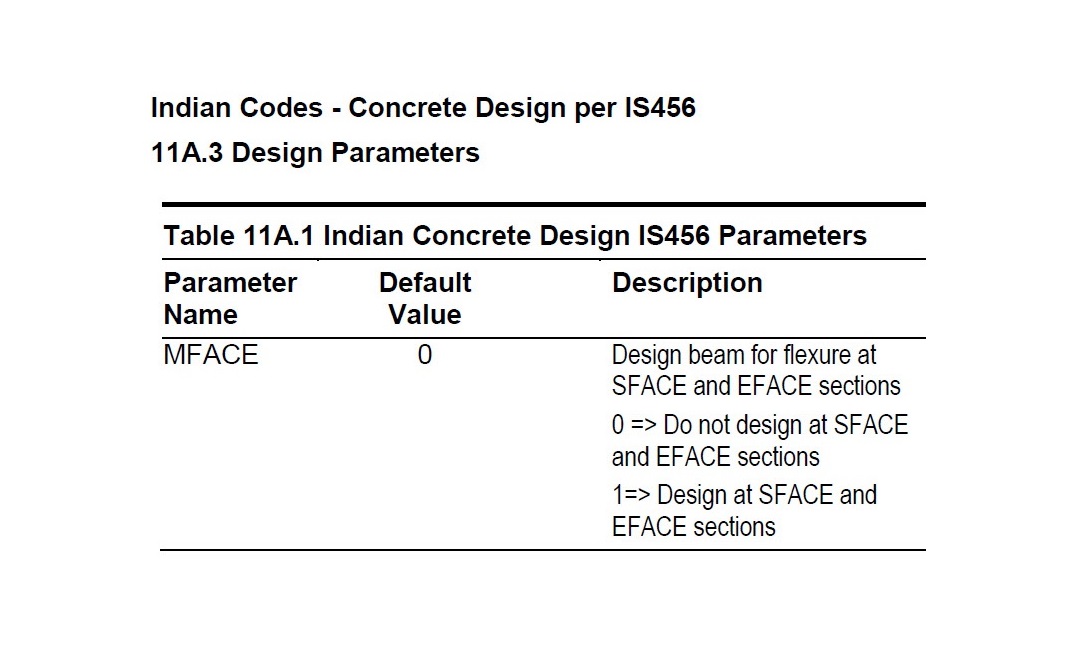

คำสั่งนี้มีชื่อว่าคำสั่ง MFACE ซึ่งจะทำการอ้างอิงไปที่มาตรฐานการออกแบบงานคอนกรีตเสริมเหล็กของประเทศอินเดียหรือ INDIAN CODES หรือที่พวกเรานิยมเรียกกันโดยชื่อย่อว่า IS456 ซึ่งหากเราออกคำสั่งให้ซอฟต์แวร์นั้นทำงานโดยใช้คำสั่งๆ นี้ตัวซอฟต์แวร์ก็จะทำการออกแบบหน้าตัดของเหล็กเสริมหลักที่ทำหน้าที่ในการรับแรงโมเมนต์ดัด ณ ตำแหน่งที่เราเลือกทำการออกแบบโดยใช้คำสั่ง SFACE และ EFACE ซึ่งก็คือหน้าตัดวิกฤติสำหรับคิดคำนวณค่าแรงเฉือนเพื่อนำไปใช้ในการออกแบบหน้าตัดที่บริเวณ “จุดเริ่มต้น” และ “จุดสิ้นสุด” ของชิ้นส่วนนะครับ

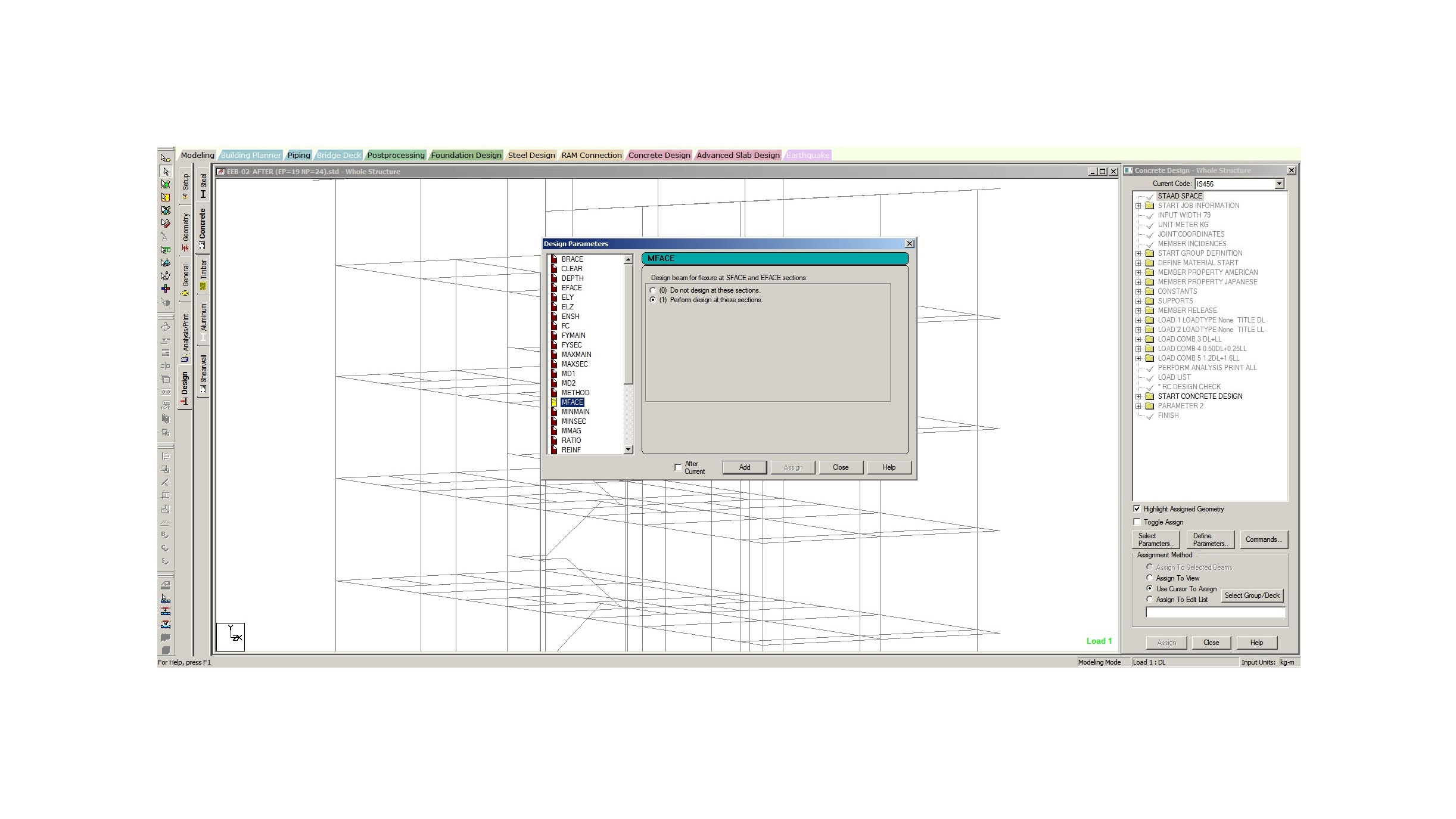

ทั้งนี้ให้เพื่อนๆ ทำการเลือก TAB การออกแบบหรือ DESIGN TAB จากนั้นก็ไปเลือกช่อง CURRENT CODE ให้เป็น IS456 จากนั้นก็ทำการเลือกกดปุ่ม DEFINE PARAMETERS เมื่อเพื่อนๆ เลือกคำสั่ง MFACE เสร็จขั้นตอนสุดท้ายก็คือ กดเลือกข้อ (1) เพื่อให้เจ้าซอฟต์แวร์ STAAD.PRO นั้นได้การออกแบบหน้าตัดของเหล็กเสริมหลักที่ทำหน้าที่ในการรับแรงโมเมนต์ดัด ณ ตำแหน่งที่เราได้เลือกทำการออกแบบนั่นเองครับ
ซึ่งตามปกติแล้วหากเป็นสไตล์หรือวิธีการออกแบบโดยส่วนตัวของผมๆ ก็จะออกคำสั่งให้เจ้าซอฟต์แวร์ STAAD.PRO นั้นทำการออกแบบหน้าตัดของโครงสร้างคานออกมาเลยแต่ผมจะไม่ได้เชื่อถือรายละเอียดของเหล็กเสริมซึ่งได้จากการออกแบบโดยซอฟต์แวร์ ผมจะต้องนำเอาข้อมูลที่เป็นแรงภายในหรือ INTERNAL FORCE ต่างๆ ที่ได้จากการทำการวิเคราะห์โครงสร้างนำไปทำการออกแบบด้วยตนเอง ซึ่งจะเป็นการคำนวณบนกระดาษหรือจะทำบนซอฟต์แวร์จำพวก SPREADSHEET ก็แล้วแต่ความสะดวกและชิ้นส่วนโครงสร้างที่ผมต้องการที่จะทำการออกแบบ สุดท้ายผมก็จะนำเอาผลจากการออกแบบที่เจ้าซอฟต์แวร์ STAAD.PRO นั้นให้ออกมานั้นไปเปรียบเทียบกันกับผลจากการคำนวณด้วยตัวของผมเอง ทั้งนี้ก็เพื่อเป็นการตรวจสอบหรือ RECHECK ผลจากการทำงานออกแบบของผมเอง เช่น ผลจากการออกแบบของผมนั้นมีความเหมือนหรือแตกต่างออกไปจากผลที่ได้จากการออกแบบโดยอาศัยซอฟต์แวร์มากหรือน้อยเพียง หรือ เพราะเหตุใดจึงเป็นเช่นนั้น หรือ คำตอบหรือคำอธิบายของเหตุผลเหล่านั้นคืออะไร เป็นต้น
ซึ่งโดยความคิดเห็นส่วนตัวของผมๆ มองว่า วิศวกรโครงสร้าง หรือ นักออกแบบงานวิศวกรรมโครงสร้าง ที่ดีนั้น ควรที่จะต้องทำการตั้งคำถามกับงานออกแบบของตัวเองให้มากๆ เช่น เหตุใดพฤติกรรมของโครงสร้างทีได้มาจากการวิเคราะห์โครงสร้างโดยใช้ซอฟต์แวร์จึงแสดงค่าและผลต่างๆ ออกมาเป็นเช่นนี้ ลักษณะและพฤติกรรมต่างๆ ที่โครงสร้างนั้นแสดงผลออกมานั้นมีความปกติหรือมีความผิดปกติออกไปจากลักษณะหรือพฤติกรรมตามปกติของโครงสร้างใช่หรือไม่ เป็นต้น และสิ่งสำคัญที่สุดก็คือ ควรที่จะสามารถให้คำตอบหรือคำอรรถาธิบายเกี่ยวกับคำถามต่างๆ เหล่านี้ให้ได้ด้วย ทั้งนี้ก็เพื่อเวลาที่โครงสร้างของเรานั้นกำลังดำเนินการก่อสร้างอยู่หรืออาจจะได้ทำการก่อสร้างเสร็จไปเป็นที่เรียบร้อยแล้ว วิศวกรผู้ออกแบบควรที่จะทราบได้ว่า หากเกิดการเปลี่ยนแปลงใดๆ กับชิ้นส่วนๆ ใดส่วนหนึ่งของโครงสร้างไป จะส่งผลและจะทำให้เกิดผลที่ตามในลักษณะใดบ้างและที่สำคัญก็คือ ควรที่จะมีวิธีในการดำเนินการแก้ไขรายละเอียดต่างๆ ของงานวิศวกรรมโครงสร้างอย่างไรได้บ้างเพื่อให้ผลเสียที่เกดขึ้นนั้นหมดไปหรืออย่างน้อยก็ลดน้อยลงไปให้มากที่สุดเท่าที่จะทำได้นั่นเองครับ
ในการโพสต์ในครั้งหน้าผมจะนำเอาเทคนิคข้อใดมาอธิบายต่อเพื่อให้เพื่อนๆ ทุกคนได้มีความรู้และความเข้าใจเกี่ยวกับเรื่องการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์ ก็สามารถที่จะติดตามรับชมและอ่านบทความของผมกันได้ในสัปดาห์หน้านะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันศุกร์
#ฝากคำถามแล้วเราจะมาตอบให้
#เทคนิคในการใช้งานซอฟต์แวร์ที่มีกระบวนการวิเคราะห์โครงสร้างด้วยไฟไนต์อีลีเม้นต์
ADMIN JAMES DEAN
