การประยุกต์ใช้ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในการวิเคราะห์และออกแบบโครงสร้าง และอาศัยวิธีหน่วยแรงที่ยอมให้หรือ ALLOWABLE STRESS DESIGN METHOD

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

ก่อนที่ทุกอย่างจะพร้อมสำหรับการไลฟ์สดในทุกๆ วันจันทร์ผมเลยตั้งใจจะพูดถึงและแชร์ความรู้แก่เพื่อนๆ ในหัวข้อ “ประโยชน์ของการประยุกต์ใช้ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในการวิเคราะห์และออกแบบโครงสร้าง” ไปพลางๆ ก่อนนะครับ

ซึ่งหัวข้อในวันนี้ก็คือ ตอนที่เราทำการออกแบบโครงสร้าง หากเราอาศัยวิธีหน่วยแรงที่ยอมให้หรือ ALLOWABLE STRESS DESIGN METHOD นอกจากเราจะต้องทำการควบคุมมิให้ค่าแรงเค้นใช้งานหรือ WORKING STRESS นั้นไม่ให้เกินค่าแรงเค้นที่ยอมให้หรือ ALLOWABLE STRESS หรือหากเราอาศัยวิธีหน่วยแรงประลัยให้หรือ ULTIMATE STRESS DESIGN METHOD นอกจากเราจะต้องทำการควบคุมมิให้ค่าแรงเค้นสูงสุดหรือ MAXIMUM STRESS นั้นไม่ให้เกินค่าแรงเค้นที่ประลัยหรือ ULTIMATE STRESS แล้วเพื่อนๆ ทราบกันใช่หรือไม่ครับว่าเรายังจะต้องทำการควบคุมด้วยว่าค่าการเสียรูปในสภาวะการใช้งานหรือ SERVICE DISPLACEMENT นั้นจะต้องไม่เกินค่าการเสียรูปที่ยอมให้หรือ ALLOWABLE DISPLACEMENT ด้วยเสมอ นั่นเป็นเพราะหากเรายอมให้โครงสร้างส่วนหลักนั้นเกิดค่าการเสียรูปที่มากจนเกินไปขึ้นในตัวโครงสร้างก็อาจทำให้สภาวะการใช้งานของโครงสร้างนั้นไม่ดีเพียงพอ รวมถึงอาจทำให้งานโครงสร้างส่วนรองอื่นๆ และงานสถาปัตยกรรมต่างๆ เกิดความเสียหายได้อีกด้วย ซึ่งประเด็นนี้เองหากเราอาศัยซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในการวิเคราะห์และออกแบบโครงสร้างแล้วละก็ ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในปัจจุบันส่วนใหญ่ร้อยละ 95 ก็จะมีตัวช่วยในการตรวจสอบค่าการเสียรูปดังกล่าวให้มีความง่ายดายมากยิ่งขึ้นด้วยน่ะครับ

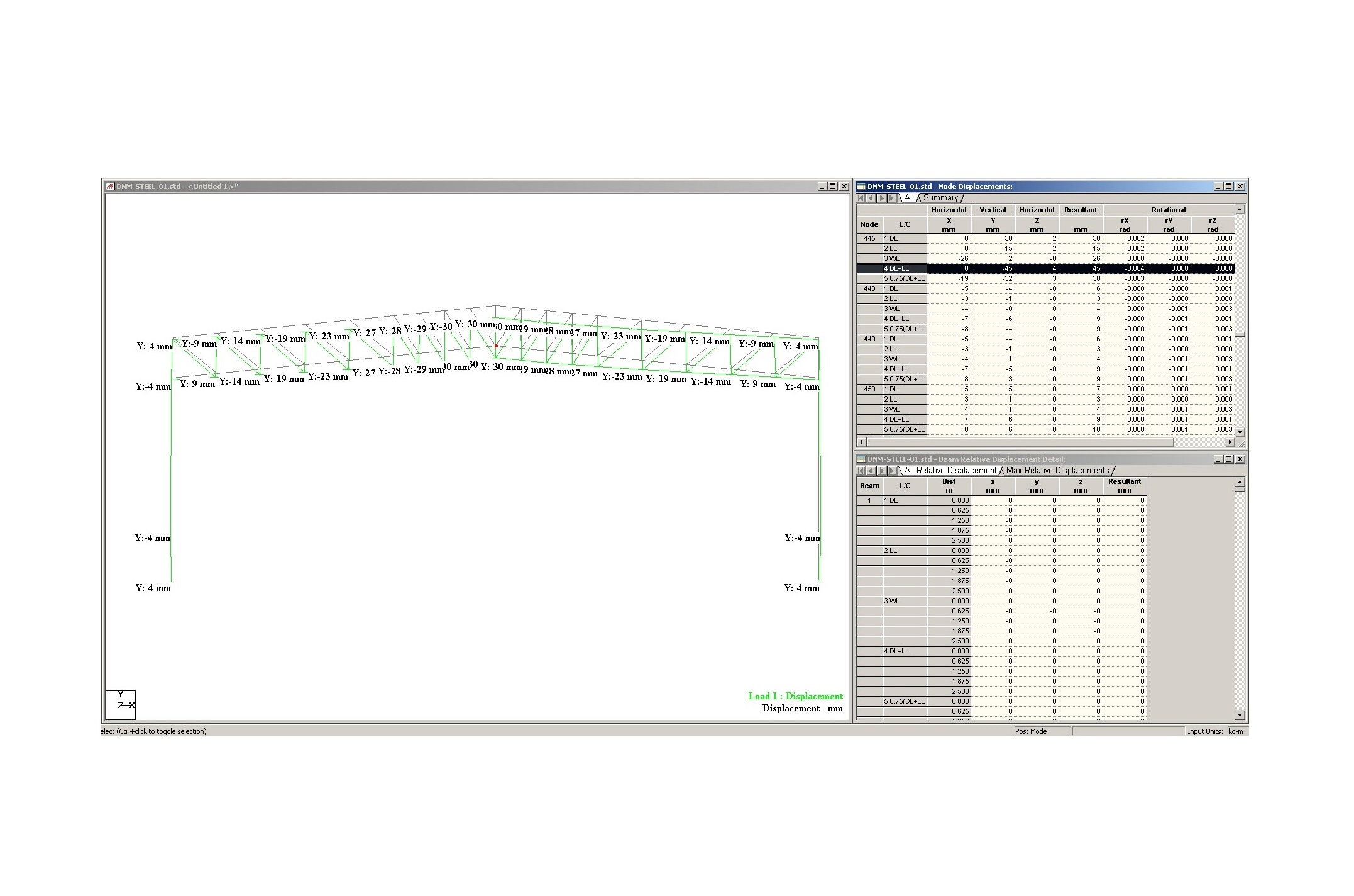

ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์หลายๆ โปรแกรมในปัจจุบันมักจะนิยม DISPLAY ให้ค่าการเสียรูปนั้นอยู่ในรูปแบบ ANIMATION ก็คือเพื่ออำนวยความสะดวกให้แก่วิศวกรผู้ออกแบบในการตรวจสอบ MATHEMATICAL MODEL เราสามารถที่จะตรวจสอบได้ว่าแบบจำลองของเรามีรูปแบบการเสียรูปที่สอดคล้องกับ BOUNDARY CONDITIONS ได้ง่ายกว่าการตรวจสอบผลจากค่าตัวเลขที่แสดงผลการวิเคราะห์โครงสร้างที่ได้จากโปรแกรม ตัวอย่างจากในรูปๆ นี้จะเป็นการออกแบบโครงสร้างโครงถักเหล็กรูปพรรณ ซึ่งจะเห็นได้ว่าเราจะสามารถใช้ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในการแสดงค่าการเสียรูปได้อย่างง่ายดาย รวมถึงเรายังสามารถที่จะขยายสเกลของการเสียรูปให้มากหรือน้อยก็ได้เช่นเดียวกัน ซึ่งประโยชน์ก็มีมากมายหลายอย่างเลย เช่น จะช่วยทำให้มองเห็นได้ว่าจุดต่อของโครงสร้างของเรานั้นเกิดการ DISJOINT ขึ้นหรือไม่ หรือ ค่าการเสียรูปของโครงสร้างหลักและรองนั้นเกิดเป็นแบบ RELATIVE DISPLACEMENT มากหรือน้อยเพียงใด เป็นต้นนะครับ
อย่างไรก็ดีเมื่อซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์นั้นมีประโยชน์ต่อเรามากเพียงใด หากเราใช้โปรแกรมเหล่านี้โดยขาดความรู้ความเข้าใจก็จะยิ่งทำให้โทษที่อาจเกิดขึ้นสูงขึ้นตามไปด้วยเช่นกัน อย่างไรก็ดีผมอยากให้คำแนะนำกับเพื่อนๆ ทุกๆ ท่านที่ต้องใช้ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์ในการทำงานออกแบบงานวิศวกรรมโครงสร้างก็ควรที่จะศึกษาและทำความเข้าใจให้ดีในตัวซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์เหล่านี้ให้ดีในระดับหนึ่งก่อนที่จะได้นำไปใช้งานจริง ทั้งนี้ก็เพื่อที่เราจะได้ใช้สามารถใช้ประโยชน์จากโปรแกรมเหล่านี้ได้อย่างเต็มที่นั่นเอง

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ถามตอบชวนสนุก
#การตรวจสอบค่าการเสียรูปของโครงสร้างโดยใช้ซอฟต์แวร์ทางไฟไนต์อีลีเม้นต์
