สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
ในทุกๆ วันพฤหัสบดีแบบนี้ ผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม” นะครับ
หากเพื่อนๆ มีโอกาสที่จะต้องไปทำการสำรวจอาคารที่มีการก่อสร้างเอาไว้แต่เดิมเพื่อจุดประสงค์ใดจุดประสงค์หนึ่งซึ่งหนึ่งในการะบวนการที่สำคัญขั้นตอนหนึ่งในการสำรวจอาคารก็คือ เรื่องโครงสร้างเสาเข็ม ตามปกติแล้วในการสำรวจอาคารเราอาจจะสามารถทำการเปิดโครงสร้างไปจนถึงปลายด้านล่างสุดของโครงสร้างฐานรากได้เลย ซึ่งก็จะทำให้เรานั้นสามารถที่จะมองเห็นได้ว่าโครงสร้างเสาเข็มของเรานั้นเป็นโครงสร้างเสาเข็มชนิดใด ก่อสร้างด้วยกรรมวิธีการใด มีขนาดเส้นผ่าศูนย์กลางเป็นเท่าใด แต่ สิ่งที่จะเป็นปัญหาหนักที่สุดที่เพื่อนๆ อาจจะต้องพบเจอก็จะเป็นคำถามว่า โครงสร้างเสาเข็มของเพื่อนๆ นั้นมีขนาดความลึกเท่ากับเท่าใดกันแน่ ดังนั้นในวันนี้ผมจะขออนุญาตมาทำการพูดถึงและอธิบายเดี่ยวกับประเด็นๆ นี้ให้แก่เพื่อนๆ ทุกคนๆ นะครับ
ก่อนอื่นผมขอให้เพื่อนๆ นั้นสบายใจไปได้เปราะหนึ่งเพราะในการที่จะทราบว่าโครงสร้างเสาเข็มนั้นมีขนาดความลึกเท่ากับเท่าใดนั้นเรามีวิธีที่สามารถนำมาใช้ในการทดสอบเพื่อที่จะหาคำตอบในประเด็นนี้ได้นั่นก็คือ การทดสอบเพื่อหาความยาวของโครงสร้างเสาเข็มโดยวิธีการทดสอบทางอ้อม ซึ่งวิธีการที่จะมีความนิยมนำมาใช้ก็คือ PARALLEL SEISMIC TEST นั่นเองครับ

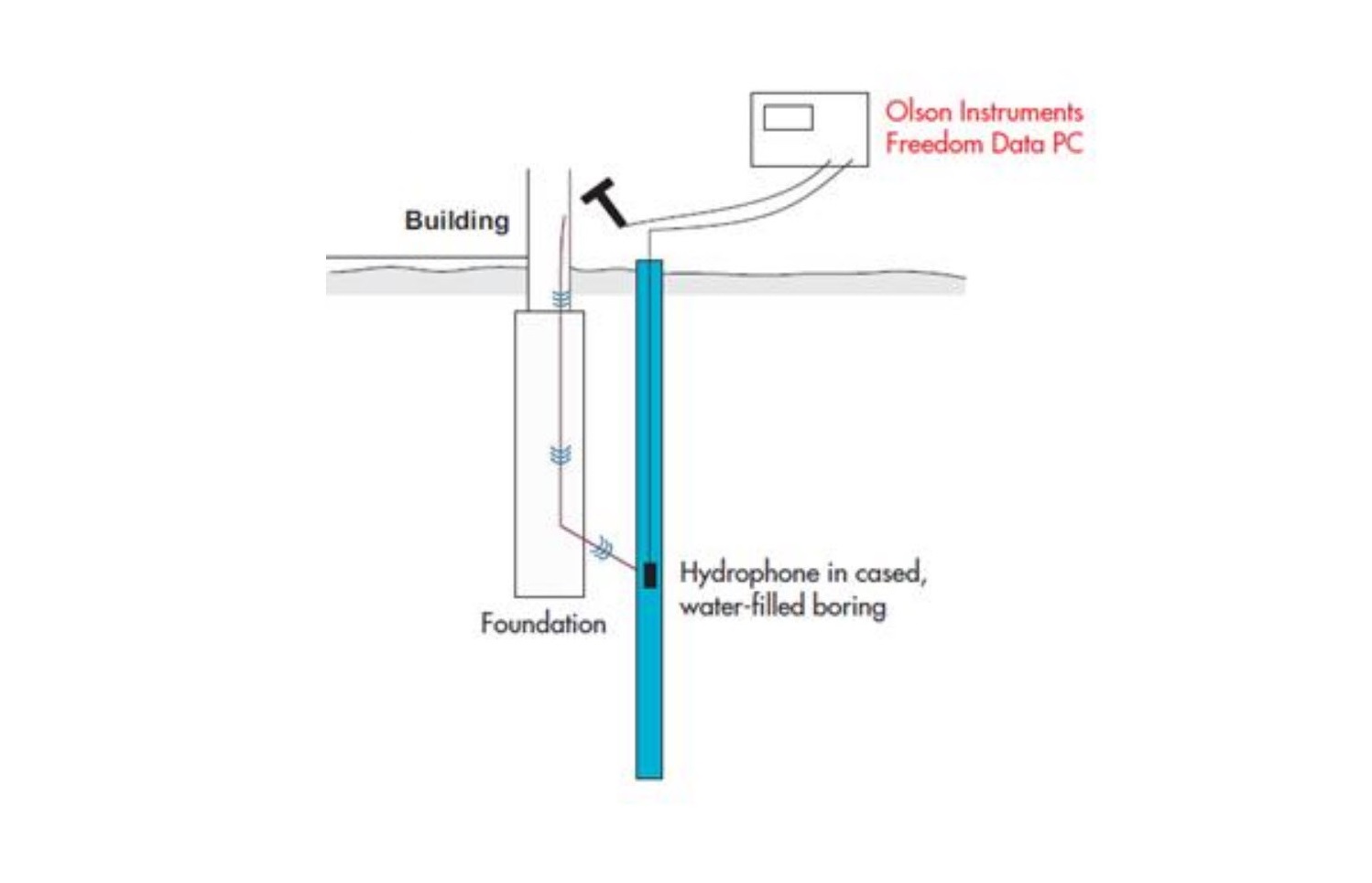

ซึ่งการทดสอบหาค่าขนาดความยาวของโครงสร้างเสาเข็มโดยวิธี PARALLEL SEISMIC TEST นั้นจะต้องเริ่มต้นจากการที่เราจะต้องมีข้อมูลหรือหากไม่มีข้อมูลใดๆ เลยก็ต้องทำการคาดเดาก่อนว่าเสาเข็มต้นที่เราต้องการจะทำการทดสอบนั้นจะมีความลึกประมาณเท่าใด หลังจากนั้นก็ให้ทำการสร้างหลุมเจาะขึ้นมาโดยให้อยู่ภายในรัศมีไม่เกินประมาณ 1500 มม จากตำแหน่งของโครงสร้างเสาเข็มที่เราต้องการที่จะทำการทดสอบ ต่อมาเราจะอาศัยการส่งถ่ายสัญญาณในลักษณะคลื่นลงไป ซึ่งเราจะค่อยๆ ทำการส่งผ่านให้คลื่นดังกล่าวนั้นเดินทางลงไปในโครงสร้างฐานรากและโครงสร้างเสาเข็มโดยที่เรามักจะใช้อุปกรณ์จำพวกค้อนกระแทกให้ทำหน้าที่เป็นตัวออกแรงกระแทกเพื่อที่จะได้ส่งสัญญาณคลื่นนี้ลงไป โดยที่มีข้อแม้อยู่นิดหนึ่งว่า ด้านบนของโครงสร้างฐานรากหรือโครงสร้างเสาตอม่อนั้นจะต้องมีความต่อเนื่องกันกับโครงสร้างเสาเข็มเพื่อให้คลื่นดังกล่าวนั้นสามารถที่จะเดินทางลงไปได้โดยที่มีความต่อเนื่องตลอดเส้นทาง โดยคลื่นก็จะเคลื่อนที่ผ่านตวักลางไปยังตัวรับสัญญาณ หรือ HYDROPHONE ซึ่งได้ถูกหย่อนลงไปภายในท่อหลุมเจาะใกล้ๆ กันกับโครงสร้างเสาเข็มที่ถูกเติมน้ำเอาไว้ที่ระดับของปลายท่อ หากจะอธิบายให้เข้าใจและเห็นภาพได้ง่ายยิ่งขึ้นก็คือการนำเอาหลักการสร้างคลื่นสะท้อนผ่านโครงสร้างเสาเข็มเพื่อตรวจดูค่าการเปลี่ยนแปลงของรูปแบบคลื่นสะท้อนกลับที่ปรากฏและเมื่อสิ้นสุดระยะของโครงสร้างเสาเข็มรูปแบบของคลื่นก็จะมีการเปลี่ยนไป ทำให้ในที่สุดเราก็จะสามารถประเมินหาความยาวของโครงสร้างเสาเข็มออกมาได้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์วันพฤหัสบดี
#ความรู้เกี่ยวกับการทำงานเสาเข็มและฐานราก
#การทดสอบเพื่อหาความยาวของโครงสร้างเสาเข็มโดยวิธีการทดสอบทางอ้อม
#ParallelSeismicTest
