"ค่าสปริง (K) ของดินสำหรับนำไปใช้ใน structural model และความเข้าใจผิดบางประการ"
การโมเดลโครงสร้างที่สัมผัสหรือฝังอยู่ในดินถือเป็นปัญหาแบบ soil-structure interaction ซึ่ง structural engineer มักจะแทนดินด้วยสปริงที่เหมาะสม จากนั้นจึงใส่แรงกระทำต่อโครงสร้าง (DL, LL, แรงดันดิน, แรงดันน้ำ) เพื่อหาแรงที่เกิดขึ้นในโครงสร้างและนำไปออกแบบ member
สปริง หรือ K หน่วยเป็น kN/m เช่น 10000 kN/m แปลว่าใส่แรงกระทำต่อสปริง 10000 kN สปริงจะขยับ 1 เมตร ค่า K นี้ไม่ควรสับสนกับสัมประสิทธิ์การต้านแรงกดของดิน (Coefficient of subgrade reaction) หรือ k หน่วยเป็น kPa/m หรือ kN/m3 เช่น k = 30000 kN/m3 แปลว่าใส่ pressure กระทำ 30000 kPa ทำให้ดินทรุด 1 เมตร
k ของดินมีทั้งค่าในแนวดิ่ง kv และค่าในแนวราบ kh แต่ในที่นี้จะขอเรียกทั่วๆ ไปว่า k ซึ่งผมพบว่ายังมีเรื่องเข้าใจผิดเกี่ยวกับการหา k นี้อยู่บ่อยครั้ง
=กรณีที่ 1=
บางท่านใช้ทฤษฎี bearing capacity เพื่อหาค่า k ในแนวดิ่ง โดยคำนวณ allowable bearing capacity หรือ qall ออกมาก่อน จากนั้นจึงหารด้วย settlement 'ที่ท่านต้องการไม่ให้เกิน' ออกมาเป็นค่า k เช่น qall หาได้ 400 kPa และต้องการให้ slab ทรุดไม่เกิน 5mm จึงคำนวณ k = 400/0.005 = 80000 kN/m3 ซึ่งไม่ถูกต้องเพราะดินอาจไม่ได้ทรุดเพียง 5mm เมื่อมี pressure 400 kPa มากระทำ ความเข้าใจผิดนี้ทำให้หา k ได้สูงเกินไปมาก
=กรณีที่ 2=
ใช้ Vesic equation (หรือสมการอื่นที่มี B เป็นตัวหาร) สมมุติตัวอย่างเช่น งานขุดดินลงไปเพื่อก่อสร้าง box culvert ที่มี base slab กว้าง 10 เมตร และมีความยาวหลายสิบหรือเป็นร้อยเมตร ที่เคยเห็นคือบางท่านแทนค่า B ใน Vesic equation ด้วย 10 เมตรเลย ทำให้ได้ค่า k ต่ำมาก สปริง K จึงอ่อนเกินไป เมื่อใส่แรงกระทำ slab จึงทรุดมาก ท่านจึงใส่เสาเข็มเพื่อลดการทรุดตัวทั้งที่อาจไม่จำเป็น
จากรูปที่ 1 ในทางปฏิบัติแล้ว Vesic equation สามารถใช้หา k ได้ทั้งในแนวดิ่งและแนวราบ โดยต้องแทนค่าสติฟเนสของฐานราก และ modulus ของดิน และค่า B ให้ถูกต้อง
ในปํญหา box culvert ที่กล่าวข้างต้น การสร้าง structural model (เช่นใน SAP2000) จะทำแบบ 1 m strip ค่า B จึงเท่ากับ 1m ไปโดยปริยาย หากลองเปรียบเทียบกับกรณีของเสาเข็ม B จะเท่ากับขนาดของเสาเข็ม

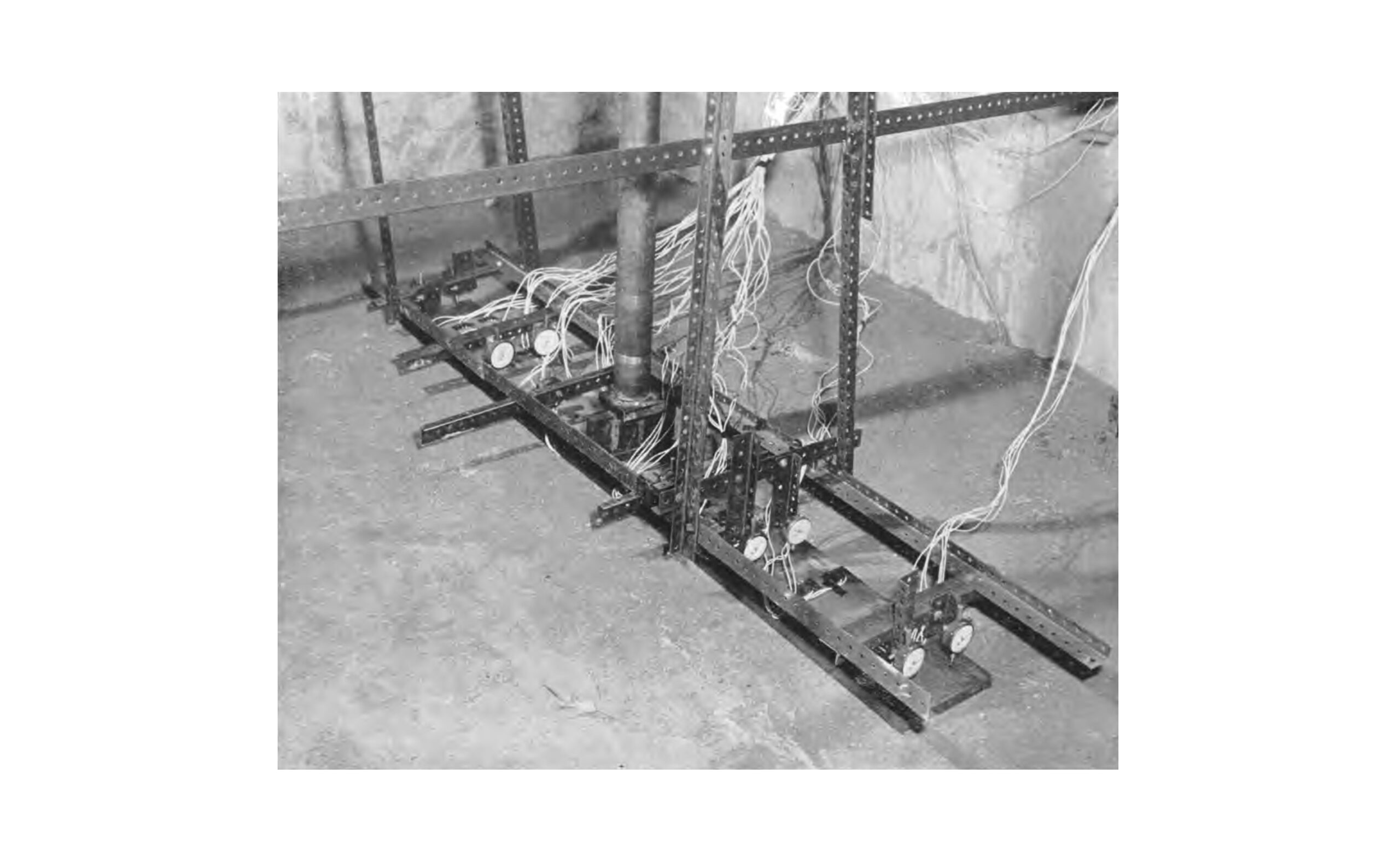

รูปที่ 2 แสดงการทดลอง beam on elastic subgrade ของ Vesic ซึ่งพบว่าสมการ Vesic จะใช้การได้ดีต่อเมื่อ beam มีความยาวพอสมควรถึงยาวมากเท่านั้น (L >> 😎

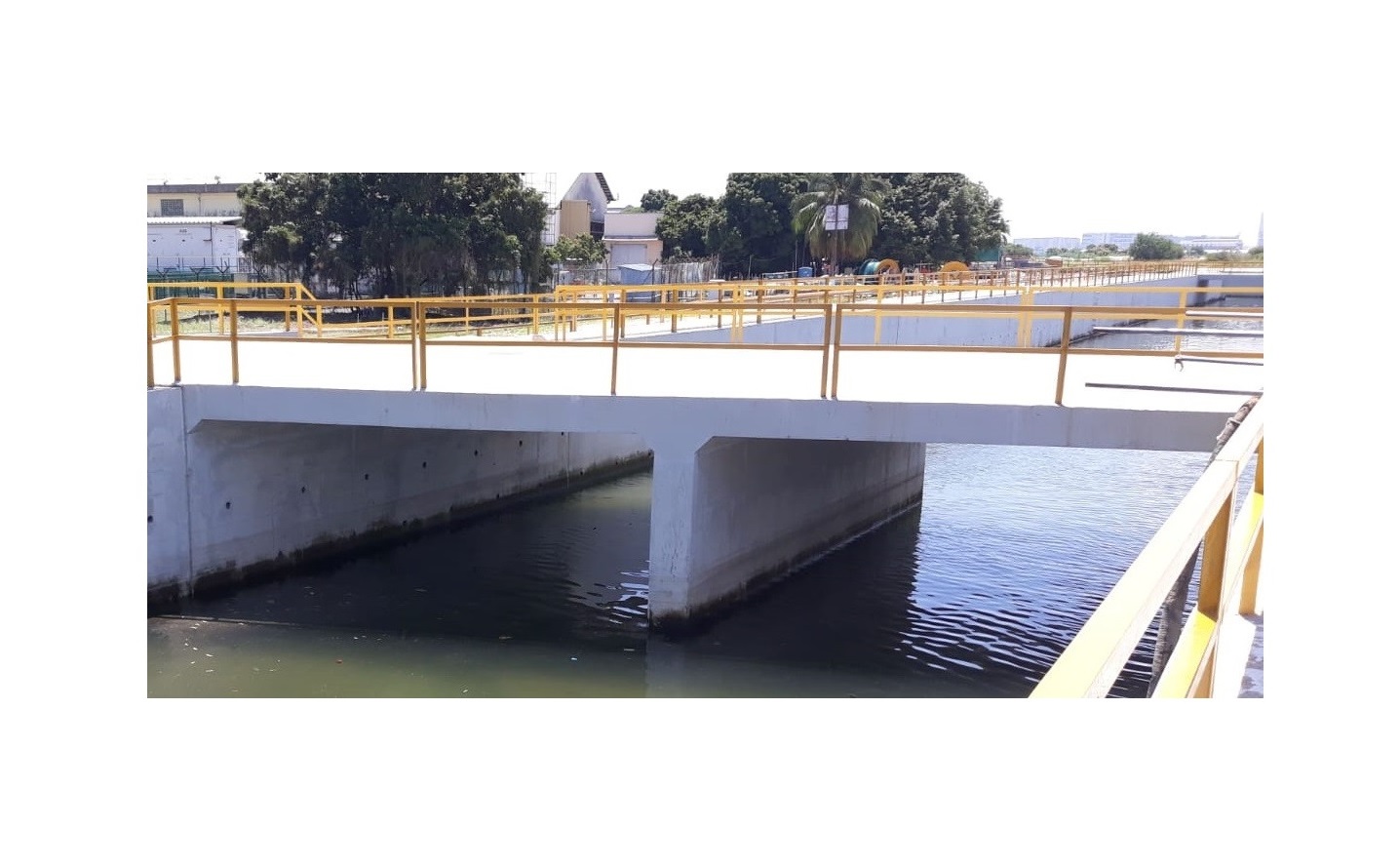

รูปที่ 3 แสดงตัวอย่างโมเดล box culvert วางบนดินที่มีค่า k = 50000 kN/m3 สปริงใต้ slab จัดวางห่างกัน 0.5m ดังนั้น K = k(1 m strip)(0.5m) = 25000 kN/m ยกเว้นสปริงตรงขอบซึ่งมีระยะรับผิดชอบเพียง 0.25m ดังนั้น K = k(1m strip)(0.25m) = 12500 kN/m เมื่อใส่แรงภายนอกกระทำด้วย load combination ตามที่ code กำหนด จึงหาแรงที่เกิดขึ้นได้และนำไปออกแบบ RC ต่อไป รูปที่ 4 เป็น box culvert ที่สร้างเสร็จ
เรื่องสปริงของดินที่จริงมีความซับซ้อนมากกว่านี้ เนื้อหาที่ผมกล่าวถึงข้างบนเป็นเพียงแนวทางปฏิบัติหนึ่งเท่านั้นครับ
