ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง ค่าการเสียรูปภายในหน้าตัดของโครงสร้างคอนกรีตเสริมเหล็ก

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันพุธแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง” นะครับ

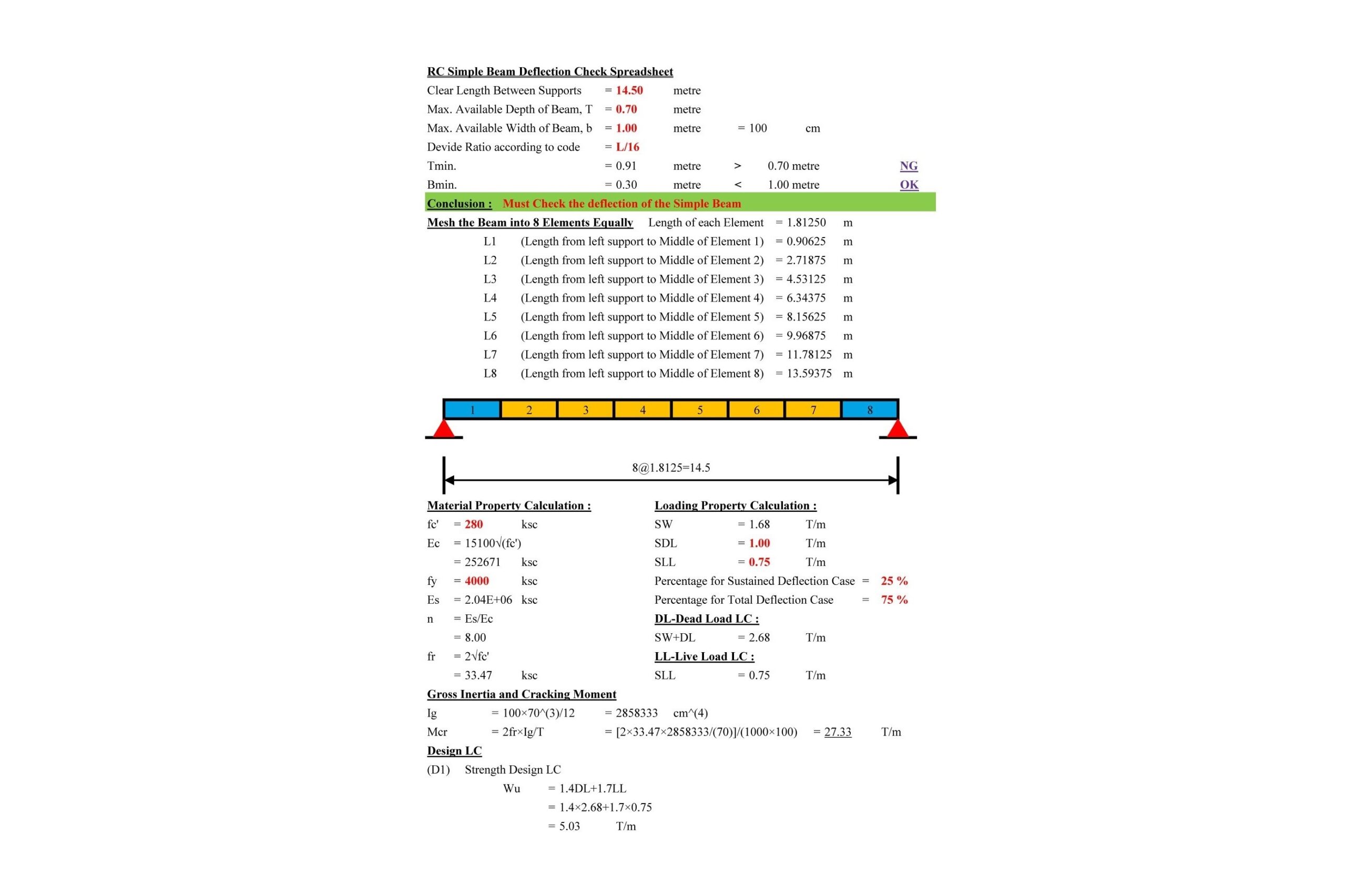

ในวันนี้ผมจะขออนุญาตมาพาเพื่อนๆ ไปลงรายละเอียดในรายการคำนวณการตรวจสอบหาค่าการเสียรูปภายในหน้าตัดของโครงสร้างคอนกรีตเสริมเหล็กในแต่ละหน้าแต่ละหัวข้อไปพร้อมๆ กันนะ โดยที่ในวันนี้ผมก็จะเริ่มจากหน้าที่ 1 กันก่อนเลย ซึ่งก็คือรูปที่ผมได้นำเอามาประกอบคำอธิบายในวันนี้นะครับ

ทั้งนี้ก็จะเริ่มต้นจากการตรวจสอบก่อนว่า โครงสร้างคาน คสล ของผม ซึ่งจากรายการคำนวณจะแสดงให้เห็นว่าคาน คสล ของเรานั้นจะมีขนาดความกว้างประสิทธิผลได้มากที่สุดเท่ากับ 1.00 เมตร หรือ 1,000 มม โดยที่คานก็จะมีขนาดความลึกมากที่สุดได้เท่ากับ 0.70 เมตร หรือ 700 มม และเนื่องจากมีขนาดของความยาวของช่วงว่างของคานนั้นจะมีค่าเท่ากับ 14.5 เมตร หรือ 14,500 มม ดังนั้นเราก็จะสามารถทำการตรวจสอบได้ว่า ในการออกแบบหน้าตัดคาน คสล ของเรานั้น มีความจำเป็นที่จะต้องตรวจสอบหาค่าการเสียรูปหรือไม่โดยการเปรียบเทียบขนาดของความลึกของคาน คสล กับค่าสัดส่วนของความยาวคาน คสล ว่าอยู่ในเกณฑ์ที่ยอมรับได้หรือไม่ ซึ่งเราก็จะใช้กรณีของ คานช่วงเดียวหรือ SIMPLE SPAN BEAM ซึ่งค่าสัดส่วนดังกล่าวก็จะต้องออกมามีค่า
L/16 = 14,500/16 = 907 MM > 700 MM

ซึ่งคำตอบก็คือ ใช่ เราจะต้องทำการตรวจสอบหาด้วยว่า ค่าการเสียรูปที่คาน คสล ของเรานั้นจะมีค่าที่สูงเกินค่ามาตรฐานซึ่งเป็นที่ยอมรับได้ตาม CODE หรือไม่ด้วยเนื่องมาจากว่า ระยะของขนาดความลึกของคานที่ใช้จริงนั้นจะมีค่าที่น้อยกว่าที่ CODE ได้กำหนดให้เราใช้สำหรับเกณฑ์โครงสร้างคาน คสล ที่ไม่ต้องตรวจสอบหาค่าการเสียรูปน่ะครับ
ต่อมาผมมีความต้องการที่จะทำการคำนวณหาค่าของคำตอบที่ได้จากวิเคราะห์โครงสร้างให้ออกมาโดยที่มีความละเอียดอยู่ในระดับมีความแม่นยำมากๆ ผมจึงได้เลือกทำการกำหนดให้ใช้ชนิดของชิ้นส่วนของคาน-เสาหรือ BEAM-COLUMN ELEMENT และแทนที่เราจะทำการใช้ขนาดความยาวของคาน คสล ให้มีค่าเท่ากับระยะความยาวของช่วงว่างทั้งหมดแต่ผมได้เลือกทำการซอยให้ขนาดของชิ้นส่วนนั้นให้มีขนาดที่เล็กหรือย่อยลงมาหรือที่ในภาษาทาง FINITE ELEMENT ANALYSIS นิยมเรียกกันจนติดปากว่าการ MESH ชิ้นส่วนโครงสร้างนั่นเอง
ซึ่งเราก็จะสามารถทำการแบ่งความยาวของช่วงคานออกเป็นทั้งหมด 8 ชิ้นส่วนด้วยกัน ทั้งนี้ก็เพื่อเวลาที่ผมนำเอาคาน คสล นี้ไปใช้ในการวิเคราะห์โครงสร้างโดยผ่านกระบวนการทาง FINITE ELEMENT คำตอบที่ได้ออกมาก็จะมีค่าความใกล้เคียงความจริงมากที่สุดนะครับ

ในส่วนท้ายๆ ของหน้าแรกนี้ก็จะเป็นขั้นตอนของการคำนวณหาค่าคุณสมบัติต่างๆ ของโครงสร้าง คสล เพื่อที่จะได้มีข้อมูลเพื่อนำไปใช้ในการวิเคราะห์และออกแบบโครงสร้างคาน คสล ต่อไปซึ่งก็จะอาศัยเพียงสมการพื้นฐานทั่วๆ ไปทางด้านกลศาสตร์ของวัสดุและการออกแบบหน้าตัดคาน คสล เท่านั้น ดังนั้นผมจะขออนุญาตไม่พูดถึงรายละเอียดเล็กๆ น้อยๆ พวกนี้ก็แล้วกันเนาะ เช่น การคำนวณเพื่อหาคุณสมบัติของวัสดุคอนกรีต การคำนวณเพื่อหาคุณสมบัติของเหล็กเสริม การคำนวณเพื่อหากรณีต่างๆ ของน้ำหนักบรรทุกที่คาน คสล นี้จะต้องทำหน้าที่แบกรัก การคำนวณเพื่อหาคุณสมบัติพื้นฐานของหน้าตัด ซึ่งก็จะต้องทำการคำนวณหาค่าโมดูลัสของหน้าตัดแบบไม่แตกร้าวออกมาก่อน เพื่อสุดท้ายเราต้องการที่จะนำเอาค่าๆ นี้ไปใช้ในการคำนวณหาว่า คาน คสล ของเรานั้นจะมีความสามารถในการต้านทานต่อแรงดัดแบบที่หน้าตัดนั้นยังไม่เกิดการแตกร้าวสูงสุดได้เท่ากับเท่าใด เป็นต้นนะครับ
เอาเป็นว่าในสัปดาห์หน้าผมจะขออนุญาตพาเพื่อนๆ ไปลงรายละเอียดในรายการคำนวณในหน้าที่ 2 กันต่อ หากเพื่อนๆ ท่านใดที่มีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามรับชมกันได้ในโพสต์ของวันพุธหน้าครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันพุธ
#ความรู้เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง
#ความรู้เรื่องการหาค่าการเสียรูปในโครงสร้างคานคอนกรีตเสริมเหล็กโดยวิธีแบบละเอียด
#ครั้งที่2
